1060 Banda de aluminio lisa y sin rebabas para transformadores

2023-12-05 11:55:20

El transformador se compone de cuatro partes: devanado, núcleo de hierro, tanque de aceite y casquillo aislante. Sus partes principales son el devanado y el núcleo (cuerpo). El devanado es el circuito del transformador y el núcleo es el circuito magnético del transformador. Los dos constituyen el núcleo del transformador: la parte electromagnética. La cinta de aluminio para transformadores es el material más importante para la fabricación de devanados de transformadores, lo que afecta directamente la calidad del transformador. Las tiras de aluminio para transformadores se dividen en diferentes marcas, especificaciones y estados según los diferentes usos. Las aleaciones incluyen: 1060/1060A, 1050/1050A, 1070/1070A, 1350; Los grados de dureza/temple son: O/HO. El espesor es entre 0.08-3.00 mm, también se denomina: banda de aluminio para transformadores de tipo seco.

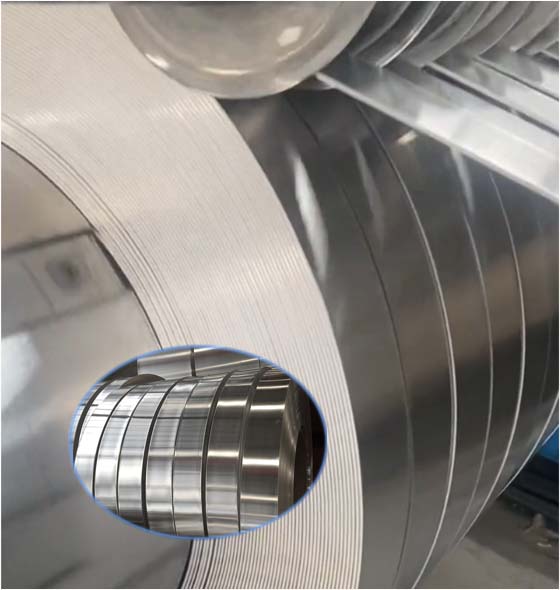

1060 Banda de aluminio lisa y sin rebabas para transformadores

1060 banda de aluminio para transformadores es un producto de uso especial producido para transformadores. Utiliza un material base de aluminio de alta pureza con un contenido de aluminio superior al 99.60%. Es un producto de aluminio procesado en profundidad formado cortando bobinas de aluminio. La materia prima de la banda de aluminio del transformador es aluminio de alta pureza, que se enrolla en delgadas bobinas de aluminio de diferentes espesores y anchos mediante un laminador en frío, y luego se corta longitudinalmente en tiras de aluminio de diferentes anchos mediante una máquina cortadora según el uso. El principal equipo de procesamiento para la banda de aluminio del transformador 1060 es la unidad de corte, que se puede dividir en las longitudes y anchos requeridos según sea necesario. Por lo general, las bandas de aluminio para transformadores se cortan en anchos de acuerdo con las necesidades reales de los usuarios, lo que puede reducir los materiales de desecho y los pasos de procesamiento (no es necesario cortar) y ahorrar costos de materia prima.

Flait Aluminum es un fabricante profesional de bandas de aluminio para transformadores. Contamos con múltiples líneas de producción de corte longitudinal de tiras de aluminio. Puede cortar tiras de aluminio según el ancho requerido por los usuarios. La superficie es lisa y sin rayones, el biselado de los bordes puede estar 100% libre de rebabas. La resistividad y la conductividad son mejores que los estándares nacionales y los estándares industriales para transformadores. Se utiliza principalmente en transformadores de tipo seco, transformadores grandes, energía solar e industrias eléctricas.

Especificación de 1060 banda de aluminio lisa y sin rebabas para transformadores

Aleación 1060,1060A
Temple (Grado de dureza) O/HO
Espesor (mm) 0.08 – 3.00
Ancho (mm) 10 – 1500
Conductividad (% IACS) 1060-O ≥ 61.5% IACS
Elongación (%) ≥20 (Espesor: 0.08-0.20)
≥25 (Espesor: 0.20-3.00)
U. T. S 60-95N/mm2
Densidad en 20℃ 2.703kg/m3
Resistencia máxima en 20 ℃(Ω·mm² /m) ≤0.02825
Altura de las rebabas 0.01—0.03 mm varían con el grosor de la tira
Altura del lado colapsado 0.05–0.1mm
Diámetro interior Ø 150mm,Ø300mm, Ø400mm, Ø500mm
Borde Hendidura/redondo
Superficie Suave, libre de arañazos e impurezas
Aplicación Devanado del transformador
Embalaje Ojo a la pared y ojo al cielo, tarima de madera y caja de madera
Muestra Disponible
Nota la tira de aluminio del transformador se puede personalizar



Composición química de 1060 banda de aluminio lisa y sin rebabas para transformadores

Aleación Al (%) Si (%) Fe (%) Cu (%) Mn (%) Zn (%) Mg (%) Ti (%) V
1060 99.6 0.0431 0.203 0.0022 0.0104 0.0093 0.0013 0.02 0.0039



Gama de desbarbado de bordes de 1060 banda de aluminio lisa y sin rebabas para transformadores

Espesor (mm) 0.20 0.20
Burr 0.03 0.05
Cámara 0.5 2
Capas 4 5



Rango de tolerancia de 1060 banda de aluminio lisa y sin rebabas para transformadores

Aleación 1060-O/HO
Espesor (mm) 0.08-0.20 0.20-0.40 0.40-0.80 0.80-1.10 1.10-1.40 1.40-2.00 2.00-2.50 2.50-3.00
Tolerancia de espesor (mm) ±8% de espesor nominal ±0.02 ±0.03 ±0.04 ±0.05 ±0.06 ±0.07 ±0.08
Ancho (mm) 100 100-300 300-600 600-1250 1250-1500
Tolerancia de ancho (mm) ±0.10 ±0.20 ±0.30 ±1.00 ±2.00



Fuente original:https://www.flait-aluminio.com/Tira-de-Aluminio-del-Transformador.html

Etiquetas:tiras de aluminio para transformadores
