Inicio > Productos > Aluminio Especial > 1060 HO/O Tira Bobina de Aluminio para Transformadores
Para obtener información más detallada, incluidos precios, personalización y envío.
El transformador se compone de cuatro partes: devanado, núcleo de hierro, tanque de aceite y casquillo aislante. Sus partes principales son el devanado y el núcleo (cuerpo). El devanado es el circuito del transformador y el núcleo es el circuito magnético del transformador. Los dos constituyen el núcleo del transformador: la parte electromagnética.

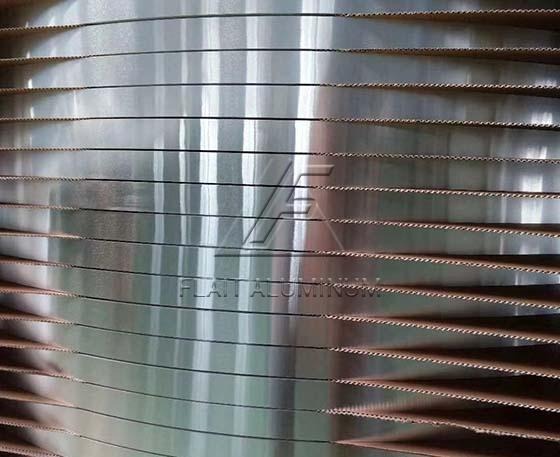

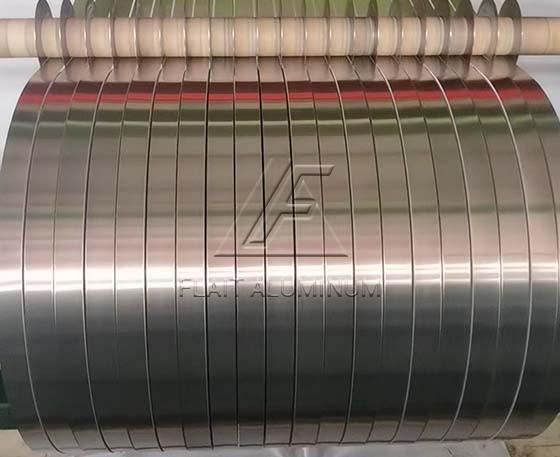

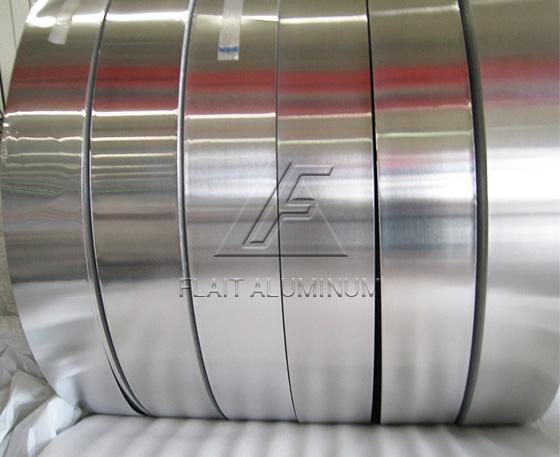

1060-HO/O tira y bobina de aluminio del transformador está hecha de aluminio puro de alta calidad, el contenido de aluminio puede alcanzar más del 99.6%. Las tiras y bobinas de aluminio 1060 son la materia prima clave para la fabricación de devanados de transformadores, tienen propiedades conductoras incomparables con respecto a otras series de tiras de aluminio y son una de las aleaciones más utilizadas. Los templados son: O/HO. El espesor es entre 0.08-3.00mm, y también se le llama: tira de aluminio para transformadores tipo seco.
La tiras de aluminio 1060 tiene buen alargamiento y resistencia a la tracción, y puede cumplir plenamente con los requisitos de procesamiento convencionales (estampado, estiramiento) y alta formabilidad; tiene alta plasticidad, resistencia a la corrosión, conductividad eléctrica y conductividad térmica, pero baja resistencia, el tratamiento térmico no puede fortalecer y la maquinabilidad no es buena; se puede soldar con gas, con átomos de hidrógeno y por contacto, pero no es fácil de soldar; es fácil soportar diversos procesos de presión, estiramientos y flexiones.
Flait Aluminum tiene las ventajas técnicas y de mercado de la industria de materias primas para transformadores de tipo seco, comienza desde el proceso de fundición de tiras de aluminio y controla estrictamente la fundición, el laminado, el tratamiento térmico, el corte del producto terminado y otros procesos. Al controlar la composición de la aleación, se optimiza el proceso de laminado y recocido, lo que permite que el producto alcance una mayor conductividad eléctrica y propiedades mecánicas. Las tiras de aluminio para transformadores de nuestra empresa controlan estrictamente la calidad del material base y eliminan resueltamente los materiales secundarios y materiales sustitutos, estabilizando así el rendimiento de las tiras de aluminio para transformadores en las primeras etapas de producción y garantizando la estabilidad del uso del usuario. Para mejorar la precisión y la calidad de las tiras de aluminio para transformadores, hemos actualizado el equipo avanzado de corte y procesamiento de corte para garantizar que se eliminen rebabas, volantes y otros problemas de calidad durante el proceso de producción de productos de tiras de aluminio para transformadores, que los bordes puedan ser 100% libre de rebabas.
| Aleación | 1060, 1060A |
| Temple (Grado de dureza) | O/HO |
| Espesor (mm) | 0.08 - 3.00 |
| Ancho (mm) | 10 - 1500 |
| Conductividad (% IACS) | 1060-O ≥ 61.5% IACS |
| Elongación (%) | ≥20 (Espesor: 0.08-0.20) |
| ≥25 (Espesor: 0.20-3.00) | |
| U. T. S | 60-95N/mm2 |
| Densidad en 20℃ | 2.703kg/m3 |
| Resistencia máxima en 20 ℃(Ω·mm² /m) | ≤0.02825 |
| Altura de las rebabas | 0.01—0.03 mm varían con el grosor de la tira |
| Altura del lado colapsado | 0.05--0.1mm |
| Diámetro interior | Ø 150mm,Ø300mm, Ø400mm, Ø500mm |
| Borde | Hendidura/redondo |
| Superficie | Suave, libre de arañazos e impurezas |
| Aplicación | Devanado del transformador |
| Embalaje | Ojo a la pared y ojo al cielo, tarima de madera y caja de madera |
| Muestra | Disponible |
| Nota | La tira de aluminio del transformador se puede personalizar |
Composición química de 1060 HO/O tira bobina de aluminio para transformadores
| Aleación | Al (%) | Si (%) | Fe (%) | Cu (%) | Mn (%) | Zn (%) | Mg (%) | Ti (%) | V |
| 1060 | 99.60 | 0.0431 | 0.203 | 0.0022 | 0.0104 | 0.0093 | 0.0013 | 0.02 | 0.0039 |
Gama de desbarbado de bordes de 1060 HO/O tira bobina de aluminio para transformadores
| Espesor (mm) | ≤0.20 | ＞0.20 |
| Burr | ≤0.03 | ≤0.05 |
| Cámara | ≤0.5 | ≤2 |
| Capas | ≤4 | ≤5 |
Rango de Tolerancia de 1060 HO/O tira bobina de aluminio para transformadores
| Aleación | 1060-O/HO | |||||||
| Espesor (mm) | 0.08-0.20 | 0.20-0.40 | 0.40-0.80 | 0.80-1.10 | 1.10-1.40 | 1.40-2.00 | 2.00-2.50 | 2.50-3.00 |
| Tolerancia de espesor (mm) | ±8% de espesor de nominal | ±0.02 | ±0.03 | ±0.04 | ±0.05 | ±0.06 | ±0.07 | ±0.08 |
| Ancho (mm) | ＜100 | 100-300 | 300-600 | 600-1250 | 1250-1500 | |||
| Tolerancia de ancho (mm) | ±0.10 | ±0.20 | ±0.30 | ±1.00 | ±2.00 | |||
◆ Alta conductividad eléctrica
La tira de aluminio 1060 exhibe una excelente conductividad eléctrica, lo que permite una transmisión eficiente de corrientes eléctricas dentro del transformador. Esta propiedad ayuda a reducir las pérdidas de energía y mejora el rendimiento general del transformador.
◆ Conductividad térmica
El aluminio es conocido por su buena conductividad térmica. La lámina de aluminio 1060 disipa eficientemente el calor generado durante el funcionamiento del transformador, evitando un aumento excesivo de temperatura y garantizando el correcto funcionamiento del transformador.
◆ Ligero
El aluminio es un material liviano, lo que hace que la tira de aluminio 1060 sea una opción ideal para los devanados de transformadores. Ayuda a reducir el peso total del transformador, haciéndolo más manejable durante la instalación y el transporte.
◆ Flexibilidad y formabilidad
El temple "O" de la tira de aluminio 1060 proporciona una excelente flexibilidad y formabilidad. Se puede doblar, moldear y enrollar fácilmente en las configuraciones deseadas, lo que facilita el proceso de bobinado durante la fabricación del transformador.
La lámina de aluminio 1060 se usa ampliamente en transformadores de potencia para aplicaciones de baja y media tensión, transformadores de distribución, reactores e inductores, transformadores de alta frecuencia.
