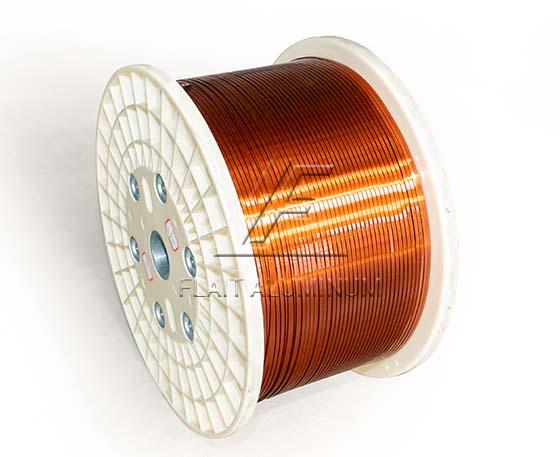

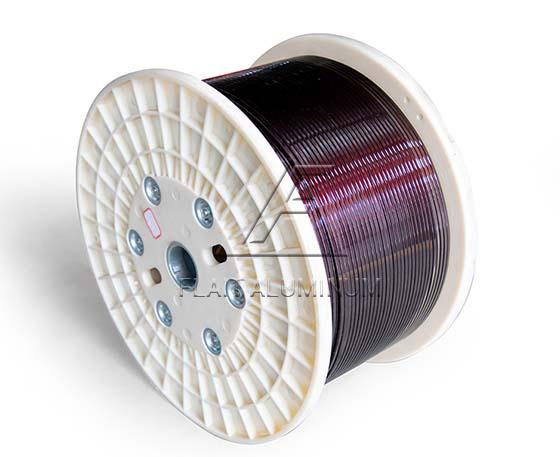

Alambre rectangular de aluminio (cobre) esmaltado con poliéster de clase 130/155

El alambre rectangular de aluminio (cobre) esmaltado se fabrica mediante el trefilado de metales como el cobre o el aluminio hasta obtener el alambre redondo requerido, luego se lo trefila o extruye hasta obtener una forma plana a través de una matriz, se lo recoce y se lo ablanda, y se recubre uniformemente la superficie con una o más capas de barniz aislante, y luego se lo hornea y se realizan otros procesos. En comparación con los alambres esmaltados redondos comunes, los alambres rectangular tienen una mayor superficie y un factor de llenado más alto, lo que le otorga ventajas únicas en ciertas aplicaciones.

El barniz de poliéster es un barniz aislante de uso común con buenas propiedades mecánicas, propiedades eléctricas y resistencia a la humedad, pero relativamente poca resistencia al calor y a los solventes. La clase 130/155 se refiere al grado de resistencia a la temperatura del alambre esmaltado, indicando la temperatura máxima que puede soportar durante el trabajo a largo plazo.Entre ellos, la clase 130 corresponde al grado B en la norma internacional, con una temperatura máxima de funcionamiento de 130 °C. La clase 155 corresponde al grado F en la norma internacional, con una temperatura máxima de funcionamiento de 155 °C.

◆ Mayor área de superficie: en comparación con el cable redondo de la misma área de sección transversal, el cable rectangular tiene una mayor área de superficie, lo que favorece la disipación del calor, reduce el aumento de temperatura de la bobina y mejora la eficiencia del equipo eléctrico.

◆ Mayor factor de llenado: en el mismo espacio de bobinado, el cable rectangular se puede enrollar con más vueltas, mejorando la inductancia y el rendimiento de la bobina y reduciendo el volumen y el peso del equipo.

◆ Excelente conductividad: el conductor está hecho de cobre o aluminio de alta pureza, que tiene una excelente conductividad.

◆ Buen rendimiento de aislamiento: la capa de pintura aislante puede aislar eficazmente la corriente y garantizar el funcionamiento seguro del equipo.

◆ Buenas propiedades mecánicas: la capa de pintura después del horneado tiene cierta resistencia mecánica y puede soportar cierta cantidad de tensión y desgaste.

Cabe señalar que debido a la forma especial del cable rectangular , su proceso de bobinado es más complicado que el del cable redondo, y se requieren equipos y procesos de bobinado especiales. El cable rectangular esmaltado con poliéster no es autoadhesivo y debe fijarse por otros medios.

El alambre rectangular esmaltado se utiliza principalmente en ocasiones con altos requisitos de disipación de calor y factor de llenado.

• Motores grandes: se utilizan para devanados de estator y rotor de motores grandes para mejorar la eficiencia del motor y la densidad de potencia.
• Transformadores: se utilizan para transformadores de alta frecuencia y transformadores especiales para mejorar el rendimiento y la eficiencia del transformador.
• Reactores: se utilizan para reactores en sistemas de energía para mejorar el rendimiento y la estabilidad del reactor.
• Cables de soldadura: se utilizan para cables en equipos de soldadura para mejorar el rendimiento de disipación de calor del cable y la capacidad de transporte de corriente.
• Otras bobinas especiales: se utilizan para otras bobinas con altos requisitos de disipación de calor y factor de llenado.
